Сообщение  PASHKINS в Вс 11 Мар 2012, 12:43

Начинать с бороды. Снять панель КПП, снять ручки управления климатом, планку с кнопками. Снять бардачек.

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 01_smo11


Снять панель КПП, снять ручки управления климатом.

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 02_smo11


Открутить гайки с регуляторов

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 03_smo10


Снять планку с кнопками

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 04_smo10


Открутить по углам саморезы, еще есть внизу по бокам между сидушками

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 05_smo10

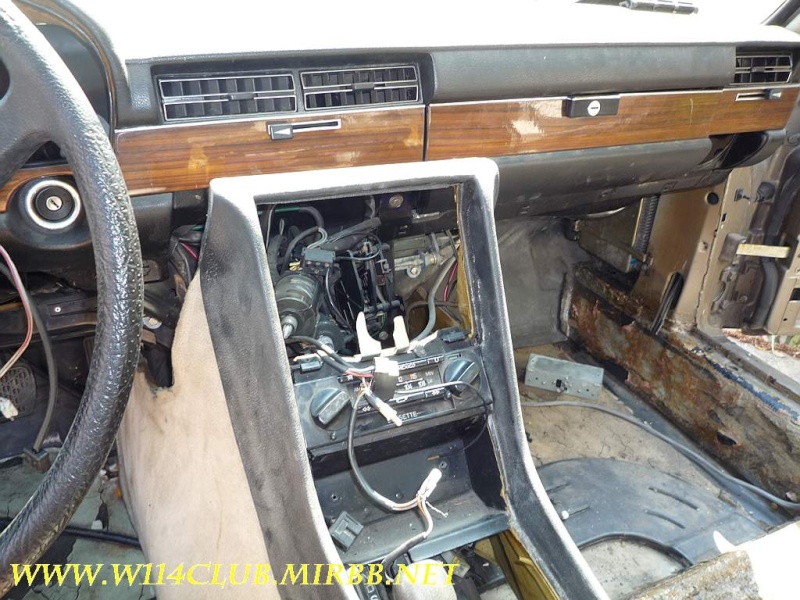

Снять бороду

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 06_smo10


Промежуточный вариант

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 07_smo10


Нужно снять вякие крутилуи и прочиее ручки

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 08_smo10


В основном ручки либо стягиваются, либо окручиваются.

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 09_smo10


Параллельно отвинчваем винты по низу торпеды

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 10_smo10

то же..

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 11_smo10


Есть спрятанный крепеж - по бокам торпеды с внутренней стороны. Крепится к стенке кузова. Вид через гнездо правого динамика.

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 12_smo10


Также три крепежа сверху - один над мотором печки

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 13_smo10


один левее от корпуса печки

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 14_smo10


один левее щитка приборов (вид через место для комбинации приборов)

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 15_smo10


После тянем потянем на себя, немного упираясь в боковины кузова торпеда снимется.

Для ШИШИ и не только) Краткое пособие по снятию панели приборов W116. 16_smo10
