Приборка W115. Ремонт одометра-спидометра. Empty Приборка W115. Ремонт одометра-спидометра.

Сообщение  PASHKINS в Пт 27 Сен 2013, 19:03

Пока идут дожди, руки чешутся что то сделать. Решил разобраться с неработающим одометром и "пропадающим" спидометром) Снимается приборка элементарно, без помощи зонта и прочих укрытий от дождя - на себя потянули комбинацию, разъемы отсоединили, трос спидометра отсоединили, ключом на 10 открутили масляную магистраль для датчика давления масла. Всё.
Теперь держитесь, будет много фото.
PASHKINS
PASHKINS
Admin

Сообщения : 1148
Дата регистрации : 2011-03-31
Возраст : 35
Откуда : г. Москва

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  PASHKINS в Сб 28 Сен 2013, 11:36

Приборная доска
Приборка W115. Ремонт одометра-спидометра. 0111

Приборка W115. Ремонт одометра-спидометра. 0211

Открутив по периметру винты и гайки половинем
Приборка W115. Ремонт одометра-спидометра. 0311

Только сейчас заметил, что приборка асиметрична и спидометр повернут к водителю)))
Приборка W115. Ремонт одометра-спидометра. 0412

Собственно сам счетный узел
Приборка W115. Ремонт одометра-спидометра. 0611

Открутив 2 винта снимаем крышку
Приборка W115. Ремонт одометра-спидометра. 0511

Приборка W115. Ремонт одометра-спидометра. 0810

Стрелку снимать не надо. Можно просто перекинуть через упор-ограниситель
Приборка W115. Ремонт одометра-спидометра. 0910

Теперь откручиваем два винта корпуса основного редуктора
Приборка W115. Ремонт одометра-спидометра. 1010

и получаем вот это
Приборка W115. Ремонт одометра-спидометра. 1410

Далее выкручиваем два винтика, удерживающих корпус бокового привода
Приборка W115. Ремонт одометра-спидометра. 1510

Уже что то
Приборка W115. Ремонт одометра-спидометра. 1810

Поочередно вытягиваем оси шестеренок с цифрами. Советую сначала сделать и собрать что то одно - либо ось одометра, либо ось суточного пробега. Так не будет путаницы, ничего не перемешается и не потеряется
Приборка W115. Ремонт одометра-спидометра. 1910

Сняли. Белая "метровая" шкала суточного пробега от времени стала т.серой - не беда, всё отмоем)
П.С. чтобы снять ось маленьких шестеренок, надо с одного края убрать развальцовку (подточить надфилем например, но не спиливать!) - с того, где расплющен край, а не с другой, более длинной. Почему - читайте далее.
Приборка W115. Ремонт одометра-спидометра. 2010

Теперь всё чистенько. Оси от налета и ржи почистил нулевкой и смазал микронным слоем. Готово к установке. Смазывать тооооооненьким, микронным слоем, иначе смазка побежит отовсюду.
Приборка W115. Ремонт одометра-спидометра. 2110
Приборка W115. Ремонт одометра-спидометра. 2210

Одна шкала собрана. При сборке цифры ставить ровно в ряд. Не забудьте одеть пружинку, переде тем как ставить на ось маленькие зубастые шестерни. Их тоже надо выставить ровно. В конце также не забудьте развальцевать ось мелких шестерен. Кстати, ось мелких ставить таким образом, чтобы развальцовывать со стороны редуктора (та сторона, где видно металлические шестерни по бокам основных осей), а длинный остаток в свободную сторону (обратите внимание на оси на предыдущих фотах) - по другому не прикрутится редуктор с боку.
Приборка W115. Ремонт одометра-спидометра. 2310
PASHKINS
PASHKINS
Admin

Сообщения : 1148
Дата регистрации : 2011-03-31
Возраст : 35
Откуда : г. Москва

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  PASHKINS в Сб 28 Сен 2013, 12:27

Следующий этап. Аналогично. Снимаем маленькие шестерни.
Приборка W115. Ремонт одометра-спидометра. 2410

Вот тут то зарыта собака. Обратите внимание на большую серую металлическую шестерню без цифр. Она не должна была легко сползать с оси.
Приборка W115. Ремонт одометра-спидометра. 2610

Вдали есть еще одна маленькая шестеренка. Снимем, промоем и смажем. Снимает откручиванием оси-винта сбоку. Обратите внимание на то, как она была установлена.
Приборка W115. Ремонт одометра-спидометра. 2510

Вот этим выступом от стенки, глухой стороной к стенке. Капля смазки на ось.
Приборка W115. Ремонт одометра-спидометра. 2810

Помните выше про нее указывал? Так вот, она НЕ должна вращаться отдельно от оси. Как только она проскальзывает, счетчик перестает работать. Как правило, она виновница в отказе счетчика. Поэтому, на эту ось смазка не нужна, а сам носик шестерни можно аккуратно приплюснуть и внутрь шестерни каплю фиксатора резьбы например. Эта шестерня одевается крайней и ось должна вставляться в нее с натягом, возможно придется с другой стороны оси немного постукивать. Главное - без энтузиазма) После установки советую покрутить за желтую шестерню и проверить работу. Всего счетчика. Заодно, если какая то шестерня встала не корректно, можно будет подкорректировать цифру. Только после проверки собирать далее.
Приборка W115. Ремонт одометра-спидометра. 3310

Разбираем привод, редуктор...
Приборка W115. Ремонт одометра-спидометра. 3010

Отмываем от старой смазки
Приборка W115. Ремонт одометра-спидометра. 3110

Смазываем
Приборка W115. Ремонт одометра-спидометра. 3210

Собираем
Приборка W115. Ремонт одометра-спидометра. 3410

Узел собран)
Приборка W115. Ремонт одометра-спидометра. 3610
PASHKINS
PASHKINS
Admin

Сообщения : 1148
Дата регистрации : 2011-03-31
Возраст : 35
Откуда : г. Москва

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  PASHKINS в Вс 29 Сен 2013, 12:33

Берем корпус и начинаем разбирать на мелкие детали
Приборка W115. Ремонт одометра-спидометра. W114cl10

Приборка W115. Ремонт одометра-спидометра. W114cl11

Что бы снять стекла и внутренние хромированные кольца, необходимо сдвинуть стопорные кольца с внутренней стороны корпуса, например отверткой.
Приборка W115. Ремонт одометра-спидометра. W114cl13

Получается вот так
Приборка W115. Ремонт одометра-спидометра. W114cl14

Потом решил снять крутилки чтобы............. Для этого надо снять стопорные колечки.
Приборка W115. Ремонт одометра-спидометра. W114cl15
Приборка W115. Ремонт одометра-спидометра. W114cl16

Разбирать, так разбирать до последнего)))
Приборка W115. Ремонт одометра-спидометра. W114cl18

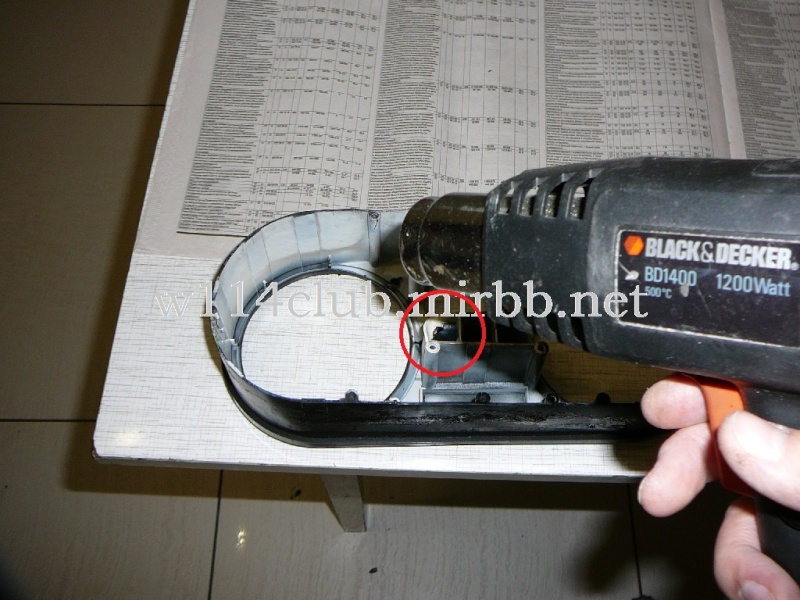

Исправим оплавившийся сектор указателя поворота (секция в центре, крайний угол поник от жара лампочки). В помощь фен и подручные средства в виде уголка и железной линейки, чтобы придать нужную форму
Приборка W115. Ремонт одометра-спидометра. W114cl21

Получается правильная форма
Приборка W115. Ремонт одометра-спидометра. W114cl20

Берем авто шампунь, едкий. И замачиваем.
Приборка W115. Ремонт одометра-спидометра. W114cl22

Тем временем берем дремель с разными насадками, полироль, очиститель.....
Приборка W115. Ремонт одометра-спидометра. W114cl23

Левое отполировано, правое - нет. Это внутренние кольца.
Приборка W115. Ремонт одометра-спидометра. W114cl25
Приборка W115. Ремонт одометра-спидометра. W114cl24

Результат. Властелин колец)))
Приборка W115. Ремонт одометра-спидометра. W114cl26

.........................что бы их почистить и тоже полирнуть))))
Приборка W115. Ремонт одометра-спидометра. W114cl27
Приборка W115. Ремонт одометра-спидометра. W114cl28

Отмываем. Это только начало, в конце вода станет НЕпрозрачной.
Приборка W115. Ремонт одометра-спидометра. W114cl29

После сушки ремонтируем крепления. Зальем пластиком, в дальнейшем просверлим тооооненьким сверлом новые  отверстия.
Приборка W115. Ремонт одометра-спидометра. W114cl31
Приборка W115. Ремонт одометра-спидометра. W114cl32

Обезжириваем внутреннюю поверхность и покрываем грунтом для пластика. Сушим.
Приборка W115. Ремонт одометра-спидометра. W114cl35

Мягкой щетиной обрабатываем лицевую сторону.
Приборка W115. Ремонт одометра-спидометра. W114cl33

Как бы разницу видно - левая часть от центра приборной обработана - правая нет.
Приборка W115. Ремонт одометра-спидометра. W114cl34
PASHKINS
PASHKINS
Admin

Сообщения : 1148
Дата регистрации : 2011-03-31
Возраст : 35
Откуда : г. Москва

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  PASHKINS в Вт 01 Окт 2013, 16:58

Все приборы отмыты, стёкла начищены, всё собрано, установлены все новые лампочки на 3Вт, установлено на автомобиль и обкатано - всё работает плавно, без рывков.... просто кайф !!!
P.S. нужен новый корпус приборки, старый всё таки сильно зафаршмачен(((
PASHKINS
PASHKINS
Admin

Сообщения : 1148
Дата регистрации : 2011-03-31
Возраст : 35
Откуда : г. Москва

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Почему врёт одометр?

Сообщение  w4114w в Пт 17 Июл 2015, 09:13

Отремонтировал так, как здесь всё описано. Закрутился, к моей великой радости.
Но вот обнаружилась интересная вещь - показывает меньшее расстояние, чем в действительности. 12,5 км, которые еду до работы, показал как 8.
Сразу напишу, что размер колёс подбирался по рекомендациям, чтобы не слишком врал спидометр. Но тестовая проверка (например, с помощью навигатора) не проводилась.
Вопрос, собственно, в чём - хотел бы разобраться, это я с размером шин "не угадал" или при ремонте одометра что-то не так получилось?

w4114w

Сообщения : 88
Дата регистрации : 2014-07-14
Возраст : 43

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  PASHKINS в Пт 17 Июл 2015, 17:08

w4114w пишет:Отремонтировал так, как здесь всё описано. Закрутился, к моей великой радости.
Но вот обнаружилась интересная вещь - показывает меньшее расстояние, чем в действительности. 12,5 км, которые еду до работы, показал как 8.
Сразу напишу, что размер колёс подбирался по рекомендациям, чтобы не слишком врал спидометр. Но тестовая проверка (например, с помощью навигатора) не проводилась.
Вопрос, собственно, в чём - хотел бы разобраться, это я с размером шин "не угадал" или при ремонте одометра что-то не так получилось?

Первое - тут чистая механика - не верно подобраны шестеренки.
Второй момент - размер колес.
PASHKINS
PASHKINS
Admin

Сообщения : 1148
Дата регистрации : 2011-03-31
Возраст : 35
Откуда : г. Москва

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  w4114w в Вс 16 Авг 2015, 16:26

Повторно разобрал спидометр. Оказалось, что Самая Главная Шестерёнка начала прокручиваться на оси. Поджал, собрал. Теперь такая фигня. Счётчик основного пробега крутится быстрее суточного. При сборке выставил всё по нулям. Проехал 27 км по суточному (что почти что правда), так основной за то же расстояние накрутил 54 км.

w4114w

Сообщения : 88
Дата регистрации : 2014-07-14
Возраст : 43

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  PASHKINS в Пн 17 Авг 2015, 05:27

w4114w пишет:Повторно разобрал спидометр. Оказалось, что Самая Главная Шестерёнка начала прокручиваться на оси. Поджал, собрал. Теперь такая фигня. Счётчик основного пробега крутится быстрее суточного. При сборке выставил всё по нулям. Проехал 27 км по суточному (что почти что правда), так основной за то же расстояние накрутил 54 км.

значит что то не так собрал...
PASHKINS
PASHKINS
Admin

Сообщения : 1148
Дата регистрации : 2011-03-31
Возраст : 35
Откуда : г. Москва

Вернуться к началу Перейти вниз

Приборка W115. Ремонт одометра-спидометра. Empty Re: Приборка W115. Ремонт одометра-спидометра.

Сообщение  w4114w в Пн 17 Авг 2015, 17:15

PASHKINS пишет:

значит что то не так собрал...

Хм, что ж там не так собрать можно было? Шестерёнки маленькие с виду все одинаковые, колёсики с цифрами тоже.
Ладно, доберусь к донору, сниму с него. Может, рабочий окажется.

w4114w

Сообщения : 88
Дата регистрации : 2014-07-14
Возраст : 43

Вернуться к началу Перейти вниз
